Бульдозер Caterpillar D9R (Cat) технические характеристики, двигатель, размеры, цена

Caterpillar D9R представляет категорию тяжелых бульдозеров. Прототип модели американский бренд представил в 1954 году, первые версии машины были выпущены несколько позднее. Современный Катерпиллер D9R является глубокой модернизацией классического бульдозера D9.

Масштабное распространение модель получила в 1960-х годах, когда армии Израиля потребовались тяжелые машины для строительных работ и расчистки территорий. Cat D9R стали использовать на передовой, где машина зарекомендовала себя с лучшей стороны. Изначально техника получила бронированное исполнение кабины, гидравлики и моторного отсека, но в 2000 году состоялась премьера модификации с дополнительной броней. Ее масса выросла до 65000 кг, а вероятность угрозы была сведена до минимума (бульдозер выдерживал даже удар из РПГ).

Преобразования сделали Кат Д9Р весьма эффективным в условиях боевых действий, что и обусловило его широкое применение. Машина использовалась для разминирования фугасов и самодельной взрывчатки, эвакуации поврежденной техники. При этом бульдозер имел стабильный спрос не только в военное время. Свою эффективность Caterpillar D9R доказал при тушении пожаров, сносе домов, расчистке территории от мусора и леса. При этом модель не предназначалась для заболоченной местности или грунтов с высоким уровнем влажности.

Другим направлением использования машины стала горная промышленность. Также бульдозер применялся в следующих направлениях:

• работа с грунтом 1-3 категории (стандартный рыхлитель);
• транспортировка, выгрузка и погрузка материалов;
• работы в сельском и лесном хозяйстве.

Модификации и особенности

Катерпиллер D9R является модифицированной вариацией классической модели Катерпиллер D9. Глобальные улучшения затронули защиту техники и отдельные узлы, что повысило технические характеристики и ресурс работы. У данного бульдозера имеется всего одна модификация.

Читайте также:  Обзор устройства и технических характеристик многофункционального бульдозера Т-170

Первые образцы Cat D9R получили броню нескольких элементов (кабины, отсека двигателя и гидравлической системы). В 2000 году состоялась премьера версии с улучшенной степенью защиты, которая стала «танком-трудягой», сохранив эффективность работы и существенно добавив в плане безопасности. Поставки таких модификаций осуществлялись исключительно по специальному заказу.

Особенности модели Кат D9R:

• один из наиболее тяжелых продуктов бренда;
• небольшие расходы на обслуживание и эксплуатацию;
• повышенная прочность и надежность конструкции;
• высокая сила тяги, позволяющая справляться с задачами повышенной сложности;
• малое потребление горючего;
• устойчивость к агрессивным средам.

Где используется бульдозер

Стандартная комплектация имеет существенные технические характеристики бульдозера Cat D 9R, где предусмотрен внушительный отвал машины, а также мощное навесное оборудование в виде рыхлителя. Благодаря своим параметрам и габаритам, бульдозер отлично справляется с различными задачами, в том числе с проведением разгрузочных и погрузочных работ, а также с планировочными мероприятиями по обработке территории и комплексными земляными задачами обустройства территории и уборке мусора.

При осуществлении работ с грунтом до IV категории не требуется предварительное рыхление, так как машина самостоятельно справляется с поставленной задачей. Для земельных характеристик свыше IV категории требуется использование дополнительных рыхлителей, которые входят в дополнительное навесное оборудование спецтехники. Отличные рекомендации применения машины зафиксированы при использовании в лесном хозяйстве, при устранении последствий пожара, чрезвычайных ситуаций любой сложности.

Технические характеристики

Габаритные размеры:

• длина – 8100 мм;
• ширина – 4500 мм;
• высота – 4000 мм;
• ширина колеи – 2250 мм;
• дорожный просвет – 507 мм.

Техника способна двигаться в переднем направлении со скоростью до 11,9 км/час, в заднем – до 14,7 км/час. Рабочий вес бульдозера равняется 48784 кг, тяговое усилие на крюке – 71600 кг.

Основным оборудованием является грейдерный отвал емкостью 13,5 куб.м (длина – 4310 мм, высота – 1930 мм). Максимальная высота погрузки достигает 1010 мм, предельная глубина – 1420 мм.

Модификации

• Caterpillar D6R – базовая модель;
• Caterpillar D6R (Series II) – карьерный гусеничный вариант массой 15000 кг;
• Caterpillar D6R LGP (Series II) – модификация массой 21000 кг с усиленным контактом гусениц с поверхностью, позволяющим проходить заболоченные и переувлажненные зоны;
• Caterpillar D6R (Series III) – вариация массой 18700 кг;
• Caterpillar D6R XL (Series III) – бульдозер массой 15000 кг с двигателем повышенной мощности, увеличивающим возможности техники;
• Caterpillar D6R XW (Series III) – карьерная гусеничная модификация массой 20000 кг.

Особенности семейства Кат D6R:

• высочайший комфорт работы. Обновленная кабина бульдозера с передовой конструкцией и эргономичными органами управления позволяет оператору без дополнительных усилий выполнять любые операции;
• мощный агрегат;
• широкая линейка дополнительного оборудования;
• интегрированные технологии, улучшающие контроль и управление техникой;
• удобство техобслуживания и хорошая клиентская поддержка от производителя.

Фото

Характеристики двигателя

Модель спецтехники Cat D6R производится на базе 6-цилиндрового однорядного двигателя с гидравлическим усилителем и электронным управлением подачи топлива. Особенность устройства – система ACEPT, обеспечивающая точность дозирования и контроль над движением воздуха внутри мотора, что позволяет максимально повышать его производительность. Степень вредности выхлопных газов Caterpilar D6R – в соответствии с нормами EC Stage IIIA. Для использования в качестве горючего пригодно большинство типов дизельного топлива, предназначенного для спецтехники, при этом двигатель малочувствителен к его качеству.

Двигатель Caterpillar D6R

Основные характеристики бульдозера Caterpilar D6R:

• объем двигателя – 8,8 л;
• мощность двигателя – 175 л. с.;
• скорость вращения – 2000 об/мин.;
• сила сжатия – 16,1;
• размер цилиндра – 112 мм;
• расход топлива – 16,5 л/час (средний);
• полный бак – 424 л.

Вид бульдозера со стороны

Вся система, охлаждающая двигатель, использует 76,8 литра тосола единовременно, из которых до 51 литра приходится на основной бак, бортовые редукторы способны вместить в среднем по 13,6 литра жидкости каждый. Для достижения максимальной мощности также применяется система турбонаддува, обеспечивающая больший разгон крыльчатки турбины потоком отработавших газов.

Это интересно: Бульдозер Caterpillar D6N технические характеристики: двигатель, расход топлива

Читайте также:  Бульдозер Shantui SD23: технические характеристики

Устройство и особенности эксплуатации

В основе Cat D9R лежит прочный несущий остов, представленный усиленной рамой с цельнокатаными лонжеронами. Для увеличения прочности предусмотрено наличие литых стальных элементов. Уникальная конструкция картера позволяет устанавливать бортовые редукторы на значительной высоте, что уменьшает их загрязнение, риски механических повреждений и появления коррозии. Изготавливается рама из замкнутого профиля прямоугольного сечения.

Для оптимизации положения корпуса в пространстве используется балансирный брус шарнирного типа и ось качания. Отменная устойчивость также достигается за счет большой массы бульдозера и стабилизатора отвала, который исключает необходимость установки диагональных распорок.

Для плавного передвижения и увеличения тяги в бульдозере используется механизм полной подвески и приподнятых ведущих колес. Специальная конструкция тележки сокращает давление на основание на 15%. Катки устанавливаются на трубчатые рамы, что не позволяет им изгибаться или скручиваться. В местах повышенного напряжения присутствует дополнительное армирование.

Трансмиссия представлена 6-ступенчатой планетарной коробкой передач механического типа с равным количеством скоростей переднего и заднего хода. Главное достоинство КПП заключается в возможности распределения нагрузок между большим числом шестеренок. В заднем картере монтируются спиральные и косозубые конические передачи, за счет чего уменьшается уровень шума в салоне. Благодаря блочной конструкции КПП приобретать комплект зубчатых колес и шестеренок в случае ремонта не придется.

В состав трансмиссии входит делитель крутящего момента, разбивающий усилие в соотношении 3 к 1. Большая часть мощности поступает через гидравлическую систему, меньшая – через приводной клапан. Раздаточная коробка обеспечивает необходимую производительность при работе на ходу.

Надежная гидравлическая система Caterpillar D9R с возможностью автоматического регулирования с учетом нагрузки на оборудование позволяет максимально эффективно использовать функционал техники. За рациональное распределение мощности отвечает обратный гидравлический контур.

Бульдозер используется со следующим оборудованием:

• фронтальные бульдозерные отвалы: SU (полууниверсальный) и U (универсальный);
• брус-стабилизатор – используется для увеличения точности работы с грузами;
• землеройные агрегаты: одностоечные и многостоечные рыхлители с функцией регулировки заглубления из кабины.

Кабина Катерпиллер D9R выделяется внушительными размерами. В базовую комплектацию входят системы безопасности ROPS и FOPS.

Достоинства кабины:

• демпферы поглощают вибрацию и шум, позволяя работать с максимальным комфортом;
• низкое положение заднего окна увеличивает зону контроля работы рыхлителя;
• элементы включения и отключения очистителя и рычаги блокировки дверей размещены на руле;
• наличие аптечки в базовом исполнении;
• стекла дверей позволяют осматривать боковые зоны;
• наличие отверстий для контейнеров, преобразователей, антенны и динамиков в стандартной комплектации;
• удобное кресло с множеством настроек.

Режим работы Кат Д9Р устанавливает автоматически. Управление бульдозером максимально упрощено, основные операции водитель может выполнять одной рукой. Для поворота используется система торможения гусеницами или ручные элементы (руль и рычаги). Система контроля выполняет непрерывный анализ работы машины, обрабатывая данные с различных датчиков и позволяя своевременно выявить неполадки.

Катерпиллер D9R имеет следующие особенности эксплуатации и обслуживания:

• краны, позволяющие сливать жидкость из радиатора и гидравлического бака, расположены в максимально удобной для проведения данных операций точке;
• при длительной эксплуатации машина требует регулярных дозаправок. Полного бака хватает на 2-3 смены работы (не более 22 часов);
• быстросъемные фитинги обеспечивают ускоренное выполнение диагностики;
• управление машиной выполняется из кабины.

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Cat D9R представляет бульдозер тяжелой категории. Первые модели линейки разрабатывались еще в середине прошлого века, а Катерпиллер Д9Р является модернизированной версией классического Катерпиллер Д9. Изначально серия использовались исключительно в военных целях, но позднее появились и гражданские модификации. При этом израильская армия и сегодня использует Cat D9R в качестве боевой единицы.

Основной сферой применения техники является горная промышленность. Однако бульдозер также используется для выполнения сложных операций в лесном и сельском хозяйстве, при строительстве сооружений и зданий. Большой передний отвал и задний рыхлитель позволяют эффективно выполнять следующие операции:

• планировку территорий;
• перемещение, погрузку и выгрузку материалов и грунта 1-3 категории;
• уборку мусора;
• земляные работы различной сложности;
• снос строительных объектов и расчистку территории от пней и деревьев.

Нередко бульдозер применяется в качестве вспомогательной машины для тушения пожаров.

Читайте также:  Многодисковая фрикционная муфта: устройство и ее принцип работы

Модельный ряд серии состоит из одной модификации – Cat D9R.

Двигатель

«Сердцем» Caterpillar D9R является двигатель собственного производства (модель – 3408Е). Агрегат соответствует нормам стандартов EU, JMOC и EPA по уровню вредных веществ в выхлопе. Опционально доступна система непосредственной подачи топлива в камеру сгорания. В базовую модификацию мотора входят система турбированного наддува и охладитель. Электронная настройка режима эксплуатации и оптимизация потребления топлива улучшают параметры экономичности и экологичности.

Особенности силовой установки Caterpillar 3408Е:

• большой запас крутящего момента;
• электронная защита при запуске в холодное время года;
• малое число соединений;
• неизменность характеристик при длительной работе;
• штоки клапанов, выполненные из хромированной стали, снижают уровень тепловой деформации и изнашиваемости;
• блок цилиндров, выполненный из серого чугуна, способствует повышению устойчивости к растягивающим усилиям.

Опционально доступна установка системы HEUI, выступающей в роли бортового компьютера и позволяющей контролировать состояние техники в реальном времени.

Характеристики двигателя Caterpillar 3408Е:

• рабочий объем – 18 л;
• номинальная мощность – 354 (474) кВт (л.с.);
• номинальная частота вращения – 1900 об/мин;
• количество цилиндров – 8.

Бульдозер расходует примерно 40 л горючего на час работы. Емкость топливного бака составляет 908 л.

Устройство

Caterpillar D9R получил мощную основную раму, поглощающую даже сильные ударные нагрузки. Дополнительную прочность данному элементу придают мощные стальные отливки и цельнокатаные нижние и верхние лонжероны. Благодаря высокому расположению на раме бортовых редукторов достигается их защита от загрязнения, абразивного воздействия и ударных нагрузок. Бульдозер оборудован классической системой управления с тормозами и бортовыми фрикционами. В модели устанавливается традиционная рукоять управления, позволяющая выбирать направление движение, скорость и выполнять повороты. Оператор может управлять Caterpillar D9R одной рукой, что особенно важно для работ повышенной точности.

Для данного бульдозера характерно многообразие навесных орудий, что обеспечивает ему гибкость в переоснастке и позволяет выполнять многообразные работы. Среди приспособлений, применяемых с Cat D9R, числятся:

• бульдозерные отвалы;
• режущие кромки;
• орудия для земляных работ;
• рыхлители;

кабина оператора Caterpillar D9R имеет несколько опций защиты. Стандартно устанавливается защитная конструкция оператора, оберегающая его при опрокидывании техники. Воздействие вибрации и шума в кабине оператора бульдозера сведены до минимума. Для оператора в Caterpillar D9R созданы максимально комфортные условия.

Где купить

Нижний Новгород. ООО “ТехноСпецТранс”- фирма с 10 летним стажем работы на рынке спецтехники.

• Адрес: ул. Июньская д. 74 корп. 2.
• тел. 2217780
• email
• сайт: tstrans-nn.ru

Аренда

Нижний Новгород. ООО “ТехноСпецТранс”- фирма с 10 летним стажем работы на рынке спецтехники.

• Адрес: ул. Июньская д. 74 корп. 2.
• тел. 2217780
• email
• сайт: tstrans-nn.ru

Характеристики ходовой части

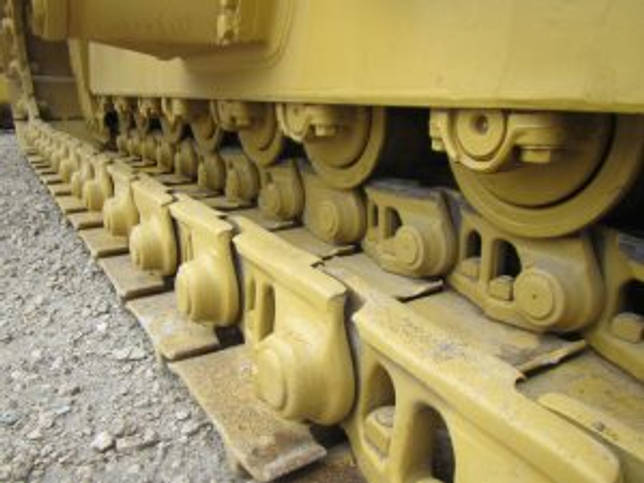

Ходовая часть бульдозера Cat D6R
